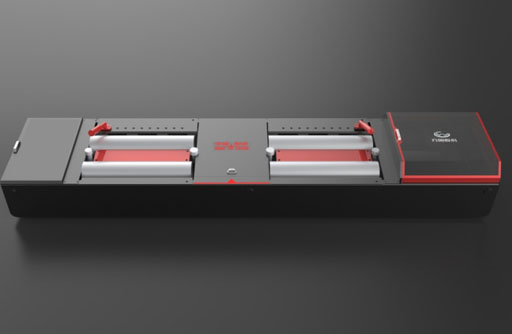

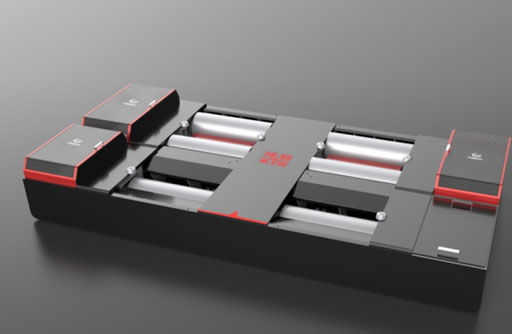

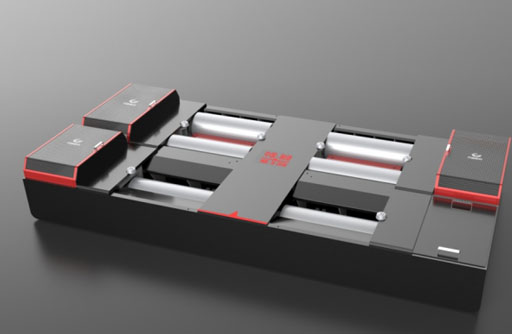

汽车底盘测功机(仪) 下载产品手册

性能特点:

  • 1、整体框架,安装方便
  • 2、强度高,外形美观大方,且结构紧凑合理
  • 3、盖板新设计,轻便合理,散热快,承重强。
  • 4、运行平稳、震动小、噪音低

应用行业:

用于轻型和重型汽油车及柴油车的动力性能检测

产品简介

DCG-3A、DCG-13LD/LS、DCG-26L型测功机用于轻型和重型汽油车及柴油车的动力性能检测。

研发依据

1,JT/T 445-2008 《汽车底盘测功机》

2,JJG 063-2005  《汽车底盘测功机检定规程》

3,JJF 1221-2009 《汽车排气污染物检测用底盘测功机校准规范》

4,JJF 1227-2009 《汽油车稳态加载污染物排放检测系统校准规范》

5,JJG 653-2003  《测功装置》

技术特点

产品符合国家标准GB 18565-2016《道路运输车辆综合性能要求和检验方法》、GB 18285-2005《点燃式发动机汽车排气污染物排放限值及测量方法(双怠速法及简易工况法)》GB 3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》。

设备表面采用独特喷涂工艺,耐腐蚀,外形美观。

采用大功率风冷式电涡流测功器,性能优越免维护。

滚筒表面特殊处理耐磨性高、附着系数大于0.7。

采用同步带同步机构,同步精度高。

检测台采用整体式框架结构,承载能力大、结构稳固耐用。带快速侧顶、调平螺栓,安装方便快捷。

盖板新设计,轻便合理,散热快,承重强。

滚筒动平衡精度高,运行平稳、震动小、噪音低。

采用标准工业级控制计算机作为系统主控机。

采用控制采集系统集成嵌入方式,具有标准化通讯等串口,便于联网,安装维护高效快捷。

技术参数

型号 DCG-3A DCG-13LD/LS DCG-26L
额定轴荷,t 3 10 13~18
测试范围,km/h 0~120 0~120 0~120
分度值,km/h 0.1 0.1 0.1
示值误差,﹪ ±1 ±1 ±1
滚筒长度 1000mm 1100mm 1100mm
滚筒直径 216mm 373mm 373mm
滚筒中心距 441mm 708mm 前滚筒组720mm,中心距后滚筒组1340mm
滚筒内跨距(mm) 700 700 800
滚筒外跨距(mm) 2700 2900 3000
滚筒表面形式 滚花处理 滚花处理 滚花处理
工作气压,MPa 0.7~0.9 0.7~0.9 0.7~0.9
涡流机额定功率(KW) 160 350 250/350
可测最大吸收功率(KW) 250 350 单轴350/双轴600
反拖电机功率(kW) 7.5KW 11KW 11KW
基本惯量(kg) 907 1452 1452
测速编码器每圏脉冲数 1000 1000 1000
电源电压 AC 220/380×(1±10%)V,50Hz
外形尺寸(LxWxH)mm 4450×980×420 5300×1400×570 5300×2550×570
举升方式 气囊举升 气囊举升 气囊举升
